OSGコーティングサービス

TiN

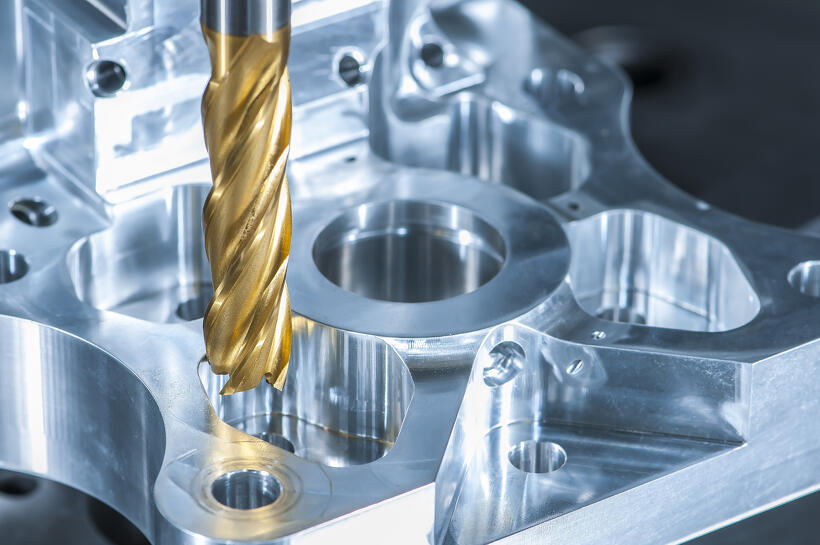

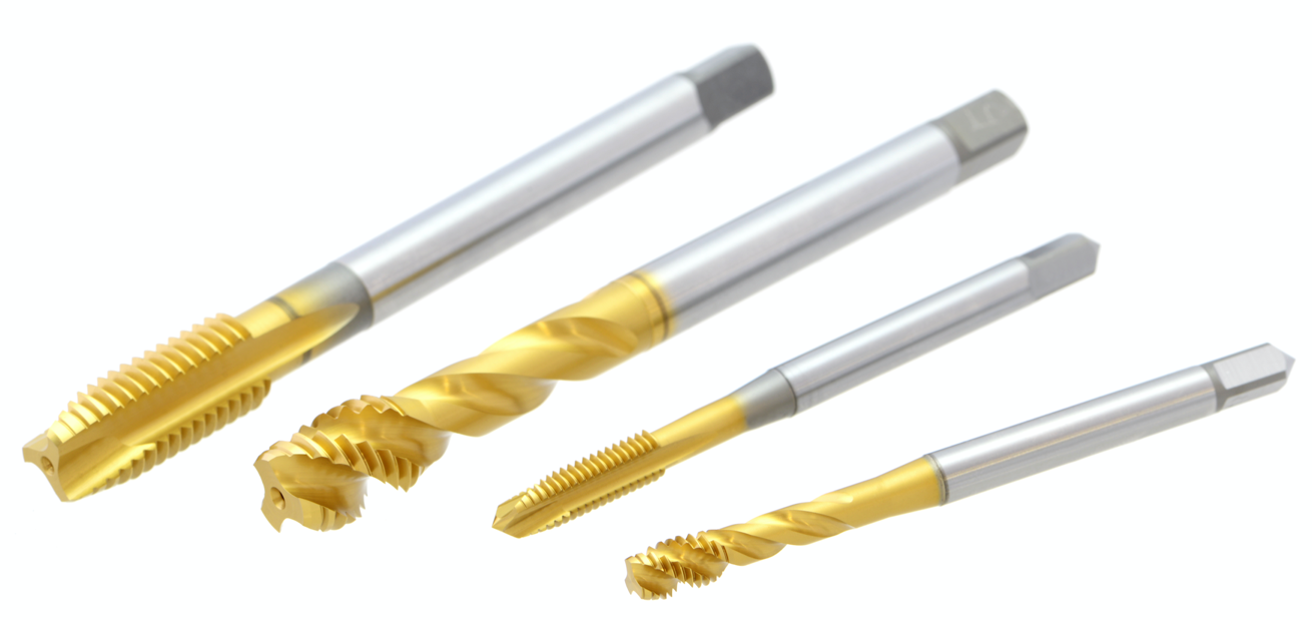

TiN(金色) コーティングは最もポピュラーなコーティングです。
高硬度で滑り特性に優れ、焼付・かじり・溶損・ヒートチェック・クラックを防止する効果があります。
また、付着力が強くはがれにくいため、HSS、超硬工具のいずれにも適しています。

被膜特性

OCS名称 硬さ(GPa) 摩擦係数 酸化開始温度 耐熱性 付着力 面粗さ 耐摩擦性 脱膜可否
ハイス 超硬
TiN 30 0.25 500 ○ ◎ ○ ○ ○ ○
V 35 0.25 400 ○ ◎ ◎ ○ ○

用途

OCS名称 炭素鋼他※１ プリハードン鋼焼入れ鋼 ステンレス鋼 ダクタイル鋳鉄
~40HRC ~45HRC ~55HRC ~60HRC ~65HRC ~35HRC ~350HB
TiN ○ ○ ○ ○
V ○ ○ ○ ○

※1　炭素鋼・合金鋼・プリハードン鋼・工具鋼

OCS名称 銅合金 アルミ合金 グラファイト チタン合金 耐熱合金 プラスチック
TiN ○ ○ ◎
V ○ ○

加工事例

スタブドリルの切削加工

TiNコーティングを施したEXゴールドドリルでは、一般ノンコート品と比べ18倍以上の耐久差があります。

スタブドリルの切削 加工条件

使用工具 EX-GDS
ドリル直径 Ф12
被削材質 SKD11
切削速度 13m/min
回転速度 265mm-1
送り量 0.15mm/rev(ノンステップ)
穴深さ 23mm(通り)
切込油剤 水溶性切削油剤(エマルジョン20%)
使用機械 立形マシニングセンタ(HSK-E32)

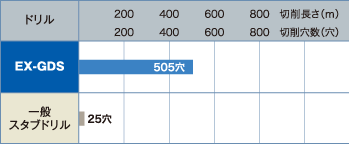

スタブドリルの切削 加工結果

SKD11(ダイス鋼)溝切削加工

TiNコーティングを施したEX-TIN-EDSでは、一般ノンコート品と比べ約3倍の耐久性があります。

SKD11(ダイス鋼)溝切削 加工条件

被削材質 被削材質SKD11(18HRC)
切削速度 25m/min(800min-1)
送り速度 64mm/min(0.04mm/t)
切込深さ aa=5mm
切削油剤 不水溶性切削油剤
使用機械 立形マシニングセンタ

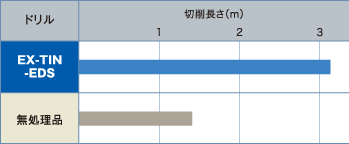

スタブドリルの切削 加工結果
