EgiAs
～熱にも、摩耗にも、負けない膜～

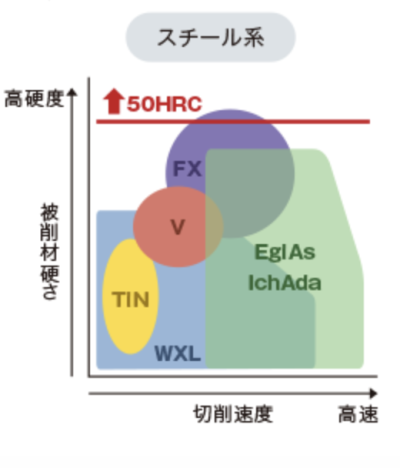

- ドリル (穴加工) に特化
- 1層がナノオーダーの薄膜としたナノ周期積層とすることで、割れを防止。
- 耐摩耗層で摩耗を抑制し、長寿命化！
- 優れたじん性により、寿命安定化を実現！

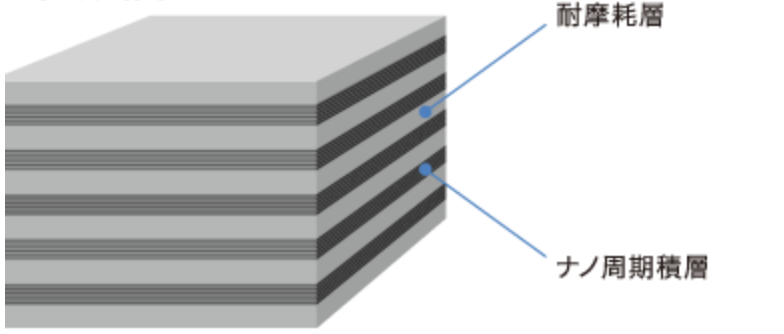

被膜断面
| 被膜構造 | ナノ周期積層と耐摩耗層との積層 |
|---|---|
| 硬さ(GPa) | 40 |
| 酸化開始温度(℃) | 1,100 |
穴加工
EgiAs（イージアス）の特徴
他社を圧倒する耐久性

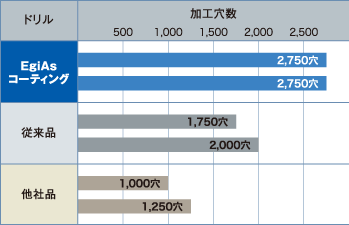

EgiAsコーティングの効果により、摩耗抑制に抜群の効果を発揮
| 使用工具 | 超硬油穴付きドリル φ10 |
|---|---|
| 被削材質 | S50C |
| 切削速度 | 100m/min(3,185min-1） |
| 送り速度 | 送り速度796mm/min(0.25mm/rev) |
| 穴深さ | 穴深さ50mm(止り) |
| 切削油剤 | 水溶性切削油剤(内部給油) |
| 使用機械 | 使用機械横形マニシングセンタ(BT40) |

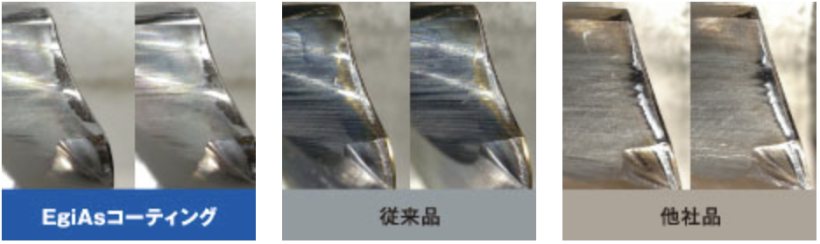

500穴加工後

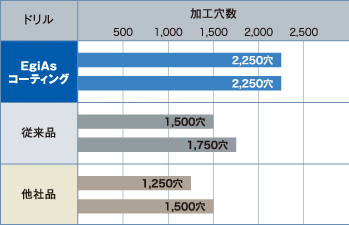

合金鋼も加工性能向上
| 使用工具 | 超硬油穴付きドリル φ10 |
|---|---|
| 被削材質 | SCM440 (30HRC) |
| 切削速度 | 75m/min(2,389min-1） |
| 送り速度 | 597mm/min (0.25mm/rev) |
| 穴深さ | 50mm(止り) |
| 切削油剤 | 水水溶性切削油剤(内部給油) |
| 使用機械 | 使用機械横形マニシングセンタ(BT40) |

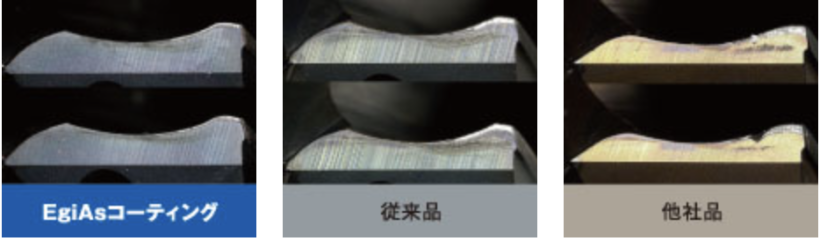

1,250穴加工後

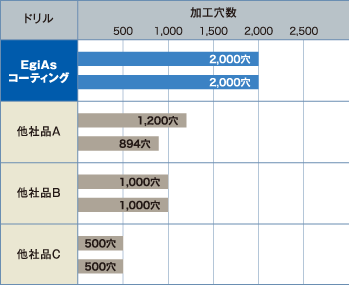

EgiAsコーティングの効果により高速でも長寿命を実現
| 使用工具 | 超硬油穴付きドリル φ10 | 他社品φ10 |
|---|---|---|
| 被削材質 | S50C | |
| 切削速度 | 160m/min (5,096min-1） |
100m/min (3,185min-1） |
| 送り速度 | 1,273mm/min (0.25mm/rev) |
796mm/min (0.25mm/rev) |
| 穴深さ | 50mm(止り) | |
| 切削油剤 | 水溶性切削油剤(内部給油) | |
| 使用機械 | 横形マニシングセンタ(BT40) | |
